工作原理

儀表由信號測量、運算、顯示網絡通訊及面板指令等組成。pH和溫度的變送阻抗變換，將pH變為59.16mV/pH (25°C) 低阻信號;將NTC變換為電壓信號。儀表與pH (或ORP)電極配套，實現對溶液酸堿度的pH (或ORP)值監測，傳感器是由pH (或ORP)玻璃電極和甘汞(或Ag/AgCl)參比電極組成的電池,依據能斯特方程產生與溶液pH值相關的電位差: Ex=Eo+SpH。 該電位差經具有高輸入阻抗的前置放大器放大,熱敏元件送出對應溫度值的信號,兩組信號被放大后經A/D轉換,通過|/0接口芯片,經單片微處理器運算后在顯示屏上醒目顯示。

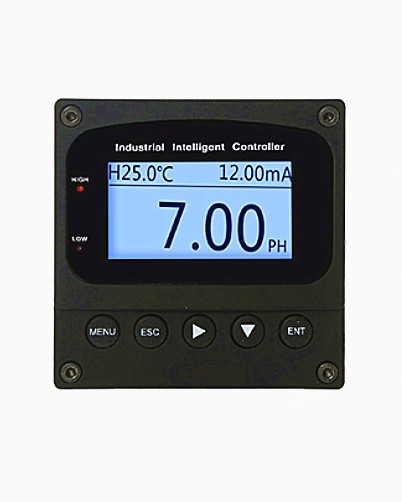

產品簡介

自主研發電子在線監測PH/ORP值，通過RS485或電流變送遠傳到監控室進行記錄保存。

PH/ORP測試儀是一款智能在線化學分析儀器之一，是一款廣泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中PH值或ORP值和溫度的連續監測。

連續監測數據通過變送輸出連接記錄儀實現遠傳監控與記錄，也可以連接RS485接口通過MODBUS-RTU協議可方便聯入計算機實現監控與記錄。

特點

■ 板卡模塊化設計，組裝配置更加方便。

■ 采用2.4寸12864 點陣屏

■ 采用隔離變送輸出，干擾度更小

■ 采用隔離RS485通訊

■ 可進行PH/ORP的測量、溫度測量、上下限控制、變 送輸出、RS485通訊

■ 可組態溫度手動、自動補償功能

■ 可設置高、低報警功能，及遲滯量

■ 可設置蜂鳴器、液晶背光開關功能

■ 增加萬能密碼功能

■ 工業控制式看門狗，確保儀表不會死機

PH/ORP 酸堿度/氧化還原在線分析儀--使用說明

技術指標

■ 可設置隔離變送4-20 mA輸出，最大環路750Ω,

0.1%FS

■ 測量范圍:PH（0-14 pH）;ORP(-1000-+1000 mV或 (-2000-+2000 mV))

■ 精度:±0.02 pH；±1mV

■ 分辨率:0.01 pH；1mV

■ 穩定性:≤0.02 pH/24H; ≤3 mV/24H

■ 輸入阻抗: ≥1012Ω

■ 溫度測量范圍:-10-130℃，精度: ±0.5℃（NTC10K 或PT1000）

■ 溫度補償:-10-130℃ 手動/自動

■ RS485功能:兼容標準MODBUS-RTU通訊協議

■ 供電電源:AC220V±10%,50Hz/60Hz(AC110V± 10%,50Hz/60Hz)

■ 繼電器報警:兩路常開常閉報警繼電器AC250V、3A

■ 語言:中英文可以切換

電源：

220VAC士10%,50士1Hz,功率≤3W

24VDC,功率≤1W (需預定)

12VDC,功率≤1W (需預定);

外型尺寸：96x96X 130mm

安裝方式：盤裝(嵌入式);開孔尺寸: 93X93mn

防水壁掛箱尺寸：300 (高) X200 (寬) X167 (深) mm

儀表重量：0.6kg

環境溫度：-10~ 60°C

相對濕度：不大于90%
