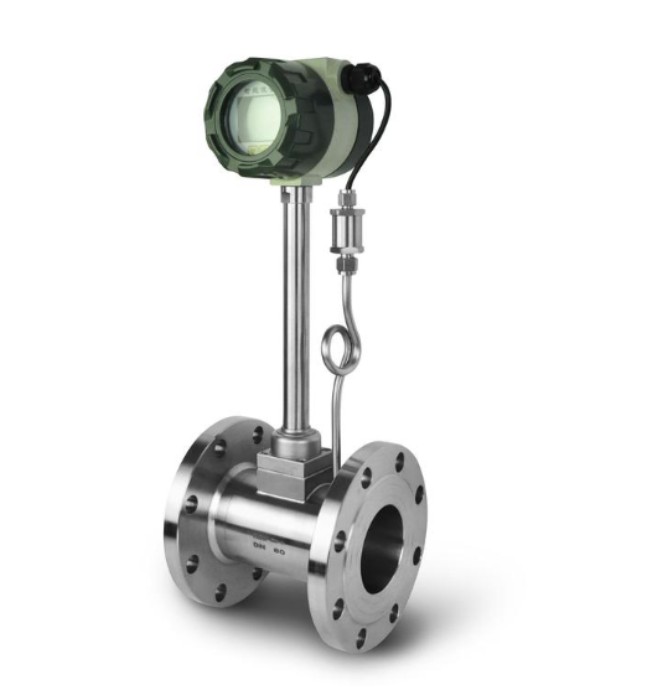

1:法蘭一體式渦街流量計

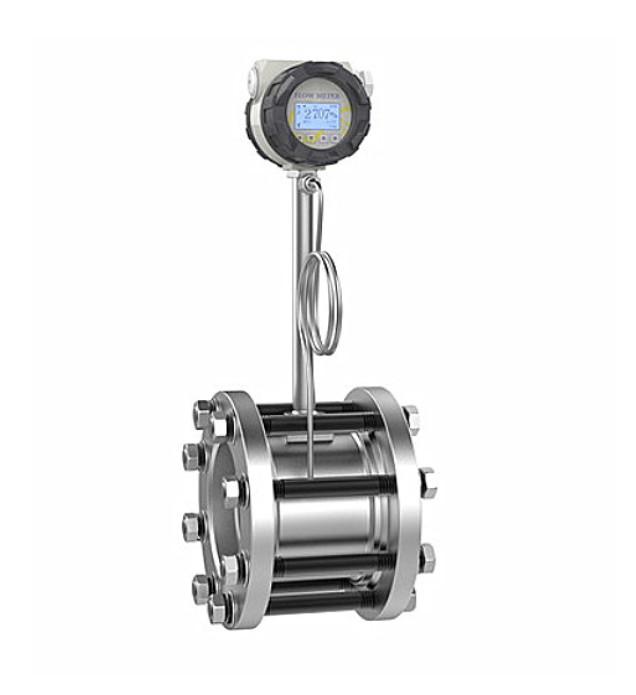

2:法蘭夾持式渦街流量計
型號:ZN-LUGB
ZN-LUGB型蒸汽流量計是根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
?:13915198678
ZN-LUGB型蒸汽流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種形式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構，以適應不同的安裝環境。
二、中南LUGB蒸汽流量計工作原理：
渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式
：f = St × V/d 式中:
f 渦街發生頻率 (Hz)
V 旋渦發生體兩側的平均流速(m/s )
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
三、中南LUGB蒸汽流量計特點與用途：
·無可動部件，長期穩定，結構簡單便于安裝和維護；
·采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；
·采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；
·由軟件對儀表系數非線性進行修正，提高測量精度；
·壓力損失小，量程范圍寬；
·采用EEPROM對累積流量進行掉電保護，保護時間大于10年；
四、中南LUGB蒸汽流量計技術參數：
規 格 | 說 明 |
公稱通徑(mm) | 15，25，40，50，65，80，100，125，150，200，250，300，(200～2000 插入式) |
公稱壓力(MPa) | DN15-DN200 4.0(>4.0 協議供貨)，DN250-DN300 1.6(>1.6 協議供貨) |
介質溫度(℃) | 壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
精確度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 | 1：6～1：30 |
供電電壓 | 傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V 電池 |
輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 | 符合JB/T9249 標準Cd≤2.4 |
防爆標志 | 本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5 |
防護等級 | 普通型IP65 潛水型IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω |
五、產品型號與標記
型 號 | 代 碼 | 說 明 | |||||||
LU | □ | □ | -□□ | /□□ | -□ | □ | -□ | -□ | 渦街流量儀表 |
G | 傳感器 | ||||||||
檢測 方式 | B E | 壓電式傳感器 電容式傳感器 | |||||||
連接 方式 | 1 2 3 4 | 法蘭連接型 法蘭卡裝型 簡易插入型 球閥插入型 | |||||||
測量 介質 | 2 3 4 | 氣 體 液 體 蒸 汽” | |||||||
公稱 通徑 | 01 02 03 04 05 06 08 10 12 15 20 25 30 | 15mm 20mm 32mm 40mm 50mm 65mm 80mm 100mm 125mm 150mm 200mm 250mm 300mm | |||||||
使用 環境 | P B | 不防爆 防爆型 | |||||||
信號 輸出 | 1 2 3 4 5 6 | 脈沖輸出 4～20mA 電流輸出，液晶顯示 RS-485 通訊 電池供電，不帶溫度、壓力補償 溫壓補償一體，4～20mA 電流輸出型 溫壓補償一體，電池供電型 | |||||||
選型說明 | 例如： LUGE2405-P2 滿管型電容式渦街流量儀表，法蘭卡裝型連接， 介質為蒸汽，儀表通徑為DN50，普通4～20mA 電流信號輸出 | ||||||||
