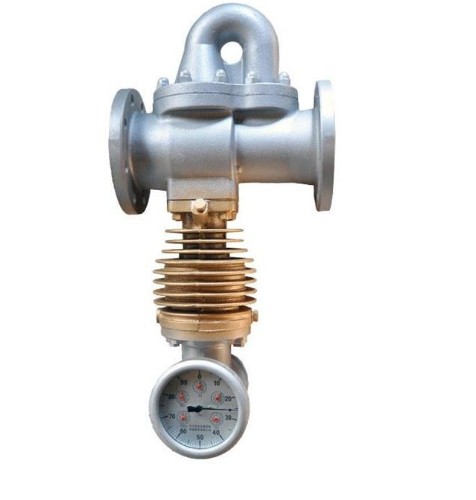

旋翼式蒸汽流量計是測量蒸汽流量的專用儀表，可精確測量過熱蒸汽和飽和蒸汽的累計流量。通過液晶顯示，可直接讀出蒸汽通過此儀表的全部質量流量。旋翼式蒸汽流量計當蒸汽進入流量計后，大部分被孔板節流，另一部分則經噴嘴進入分流管孔，形成蒸汽噴流，推動裝在轉子軸上部的葉輪，從而帶動轉子軸旋轉，由于阻尼室體注滿阻尼液，使轉子軸受到阻力，轉子以本身的轉矩和阻尼葉片的制動轉矩相平衡的轉速旋轉；通過磁鋼傳遞速度信號和測溫控頭測得的溫度信號輸入單片機進行運算，由液晶顯示出通過流量計的蒸汽的實際流量。廣泛適用于石油、化工、輕工、冶金、紡織、食品、醫藥等各使用蒸汽單位的蒸汽流量的計量。

2、配有三種規格孔板，流量范圍廣；

3、在工況壓力改變后，可方便地進行壓力調節；4、采用磁連接，密封性能好。

主要技術參數

1、測量介質 　飽和蒸汽、微過熱蒸汽
　　（過熱度≤20℃）
　　2、公稱通徑 02; 05; 08; 10;
　　3、最高工作溫度 183℃(02)
　　240℃(05; 08; 10);
　　4、環境溫度 僅對智能式要求0℃～55℃
　　（超此溫度特殊訂貨）
　　5、使用壓力范圍 0.03-1.0 MPa(02)
　　0.05-1.6 MPa(05; 08; 10);
　　6、安裝方式 水平安裝
　　7、密度補償方式 機械式為手動壓力補償；智能式為自動溫度補償。

工作原理：

LFX分流旋翼式蒸汽流量計主要是用來計量工業生產過程中飽和蒸汽和微過熱蒸汽流量的儀表。主要有節流體、阻尼器和指示器三大部件組成，是一種差壓---分流原理是儀表，當蒸汽介質進入流量計節流體后，一部分通過主管道的節流孔板，一部分經分流管流經噴嘴，射流到葉輪，對葉輪形成轉矩，式葉輪帶動轉子軸旋轉，在轉子軸的下部裝有阻尼葉片，安裝在注滿阻尼夜的阻尼市中，使葉輪轉動受到制約，能有地吸收蒸汽噴速的動能，從而形成一定量的關系，葉輪速度與流量成正比。

技術參數：

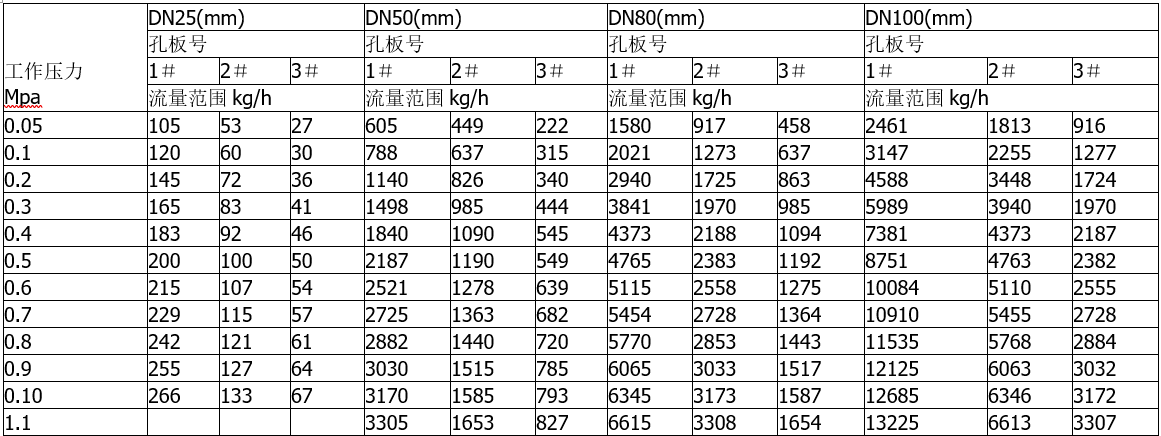

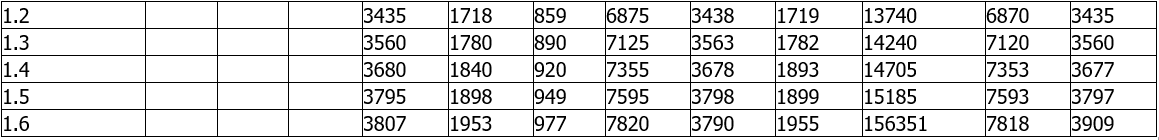

測量范圍（Kg/h）：

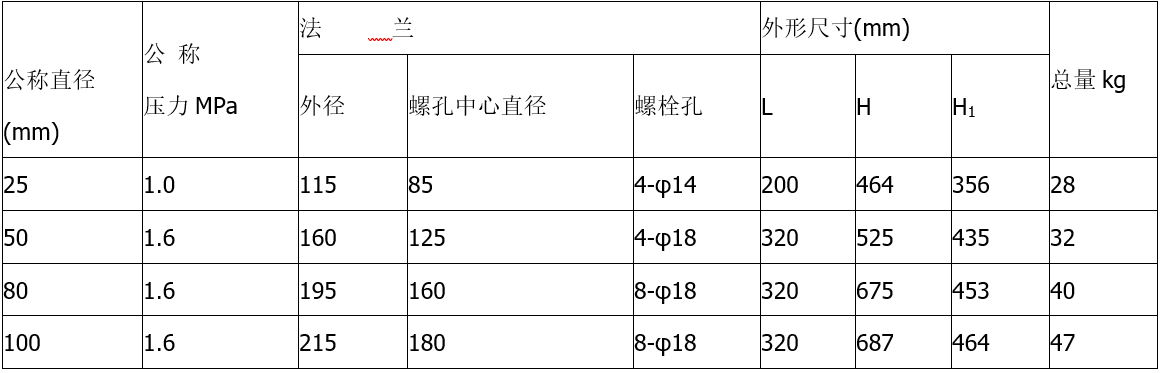

外形尺寸(mm)：
